一、校園IP網絡廣播分區廣播需求
1、將每間教室、辦公室、實驗室及多媒體室和操場作為單獨一個廣播區，對其中任何一個分區廣播音樂或講話；
2、每周按學校作息時間表，能自動定時定點廣播鈴聲，休息時間或放學后能手動選擇廣播背景音樂曲目，可控制音量大?。?br>
3、可根據教學廣播需求，將卡座、收音機等設備融入到IP網絡廣播系統中，單獨控制音量大?。?br>
4、可要求播放主機實現自動開關控制電腦，在周末時間可自動關閉廣播；
5、在教室內安裝壁掛音箱，操場室外安裝防水音箱，室外教師通過無線話筒可無線廣播講話；
6、領導或老師可在辦公室里遠程控制廣播室設備電源開關，觸摸屏話筒尋呼到各個房間廣播講話；
7、IP網絡廣播區域可有限擴展，滿足將來學校擴展網絡廣播點需求；
8、IP網絡廣播要可以在控制中心服務器關閉或者服務器網絡軟件關閉的情況也可以照樣進行分區對講、尋呼喊話、背景音樂播放；
9、在一些緊急情況下（比如高考、中考、學校運動會等）控制中心服務器出現故障需要備用服務器進行緊急切換，切換時間得小于20毫秒；
二、校園廣播網絡廣播整體設計說明
根據用戶需求，學校廣播采用點對點IP網絡分區廣播，可對每一間教室、每一間辦公室以及操場等區域進行控制廣播，老師或?qū)W生可在廣播控制室進行本地控制或在辦公室進行遠程控制。
校園廣播中數字IP網絡廣播系統可分五個部分：音源設備、控制設備、信號的放大處理設備、傳輸線路和揚聲器系統。
校園廣播音源設備：
根據學校老師要求，校園廣播可實現對MP3音樂文件播放、CD/VCD等光盤播放、磁帶卡座機播放等，以及話筒講話廣播。因此本系統中配置了數字收音機RH2813RF、語音雙卡座RH2838K、DVD播放機RH2812CD、無線話筒RH360U、有線話筒RH300MC、IP網絡尋呼話筒DM8300L。
校園廣播控制設備：
為了根據學校作息時間表，實現自動定時播放、分區自動開關、電源自動管理等校園廣播控制功能，因此本系統中配備IP網絡數字廣播主機DM8100，為不影響在一些緊急情況下（比如高考、中考、學校運動會等）控制中心服務器出現故障需要備用服務器進行緊急切換，故再加一臺IP網絡數字主機DM8100,通過電腦編程控制分區器，實現分開自動開關，另提供電源時序自動管理，預先設置好休息時間表，提前觸發和定時自動控制?？蓪崿F(xiàn)校園廣播系統自動開關機。
校園廣播信號放大器和處理設備：
由于有大量的音源輸入設備，因此需要將音源信號進行處理和優化調節，實現將音源信號的音質調節、音量調節等，另外根據信號節目源多少，決定使用音頻矩陣、音源分配器等信號處理設備，本系統中配置前置放大器RH2811P，采集音源信號，進行放大均衡處理，輸出到網絡60編組播控器DM8200傳輸?shù)矫總€需要時時廣播的分區點。
校園廣播傳輸線路：
本系統中采用定壓公共廣播系統，除音源輸出音頻信號用RCA接口音頻線傳輸外，功率音頻信號采用100V/70V電壓傳輸，網絡終端控制信號采用RS485局域網傳輸，功率音頻信號線與控制信號線分別采用總線制連接，根據距離遠近，適用環境，選擇RVVS或RVV、RVVP等電源護套線。
校園廣播揚聲器：
校園廣播系統中，無天花板吊頂?shù)慕淌一驑堑啦捎帽趻旆绞降囊粝?；有天花板吊頂?shù)臉堑阑驑堑啦捎梦斒揭粝?；校園操場、食堂、大門等區域安裝室外防水音柱，綠化的草坪上安裝仿真蘑菇、石頭等草坪音箱。
校園廣播定壓功放：
校園廣播系統中功放一般是定壓功放，最主要的特征是具有 70V和 100V恒壓輸出端子。對于校園廣播系統來說，只要廣播揚聲器的總功率小于或等于功放的額定功率，但考慮到線路損耗、老化等因素，應適當留有功率余量。校園廣播功放的額定輸出功率應是校園廣播揚聲器總功率的1.3倍左右。
校園廣播分區：
校園廣播系統中通常劃分成若干個區域，按教室、樓道、操場、辦公室等劃分廣播區域，平時校園廣播中可自動識別區域網絡廣播可點對點或點對組作息鈴聲播放，自動或手動分區廣播控制管理。
校園廣播系統附屬配套:
校園廣播系統中，由于室外安裝音柱，需要考慮防雷擊等因素，安裝避雷器可有效解決室外音柱遭雷擊時強電流對功放的影響；為了確保功放正常工作，配置主功放和備功放各一臺和功放主備切換器一臺；考慮到校園廣播重要性，遇到突然停電后，無法定時自動廣播鈴聲，因此需要配置UPS電源；另外其它配套設備根據需要加配。
三、校園網絡廣播系統配置清單
|
序號 |
設備名稱 |
型號 |
單位 |
數量 |
|
廣播主控室設備清單 |
||||
|
1 |
數字IP網絡廣播主機 |
DM8100 |
臺 |
2 |
|
2 |
IP網絡60編組尋呼話筒 |
DM8300L |
臺 |
2 |
|
3 |
網絡60編組播控臺 |
DM8200 |
臺 |
2 |
|
4 |
前置放大器 |
DM2811P |
臺 |
1 |
|
5 |
無線話筒（最遠300米） |
RH360U |
臺 |
1 |
|
6 |
語音雙卡座 |
RH2838K |
臺 |
1 |
|
7 |
廣播話筒 |
RH300MC |
個 |
1 |
|
8 |
DVD播放器 |
RH2812CD |
臺 |
1 |
|
9 |
收音頭 |
RH2813RF |
臺 |
1 |
|
10 |
十路電源時序器 |
RH2828S |
臺 |
1 |
|
11 |
廣播功放 |
RH31000W |
臺 |
2 |
|
12 |
廣播機柜 |
RH－18U |
個 |
1 |
|
廣播終端設備清單 |
||||
|
13 |
IP網絡壁掛終端 |
DM1100 |
個 |
81 |
|
14 |
室內高保真壁掛音箱 |
RH-MS15/4 |
只 |
160 |
|
15 |
塑質吸頂喇叭 |
RH-T13 |
只 |
60 |
|
16 |
全天候室外防水音柱 |
RH-CS54 |
只 |
16 |

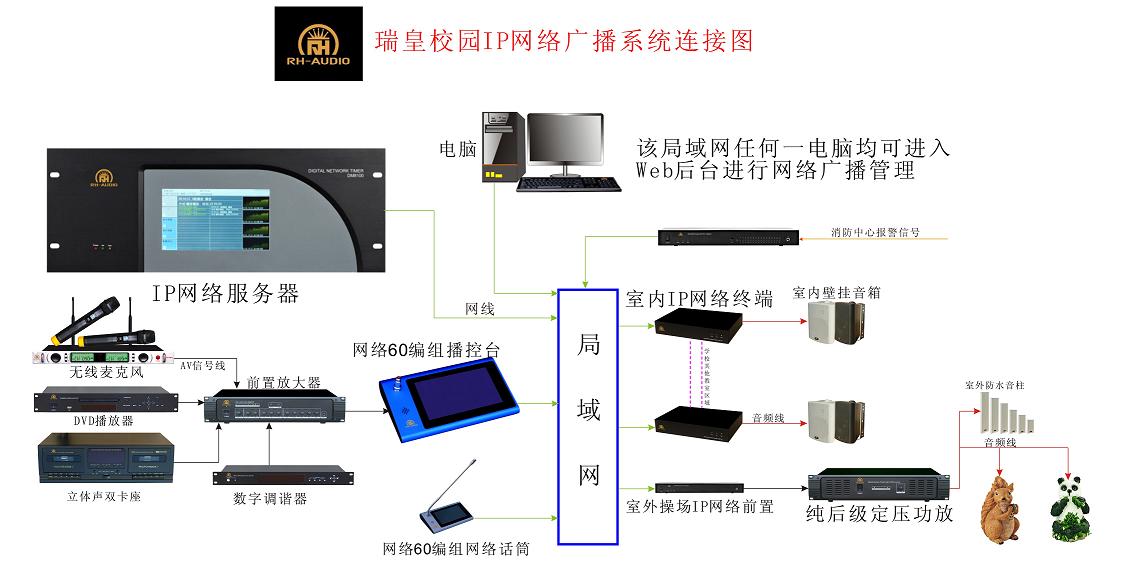

五、校園廣播網絡廣播系統連接圖
